Jak pomiar 3D wyznacza zakres odwzorowania istniejącego obiektu przed modelem BIM

Termin trójwymiarowego pomiaru często bywa utożsamiany z gotowym modelem przestrzennym, choć w rzeczywistości odnosi się wyłącznie do technologii akwizycji danych. Proces ten skutecznie porządkuje zakres odwzorowania istniejącego obiektu przed rozpoczęciem właściwych prac inwentaryzacyjnych. Tradycyjne metody pomiarowe nierzadko zawodzą przy skomplikowanych bryłach, generując błędy na etapie przenoszenia wyników do programów inżynieryjnych. Urządzenie zbiera miliony precyzyjnych współrzędnych, tworząc niezwykle gęstą chmurę punktów. Ten zbiór danych pokazuje rzeczywiste położenie ścian, stropów oraz skomplikowanych instalacji technicznych. W efekcie już na wstępnym etapie ujawniają się ukryte kolizje przestrzenne, które zazwyczaj pozostają niewidoczne na płaskich rysunkach archiwalnych. Prawidłowo zrealizowany pomiar uwalnia projektantów od konieczności opierania się na nieaktualnej dokumentacji.

Co zapisuje skan laserowy istniejącego obiektu?

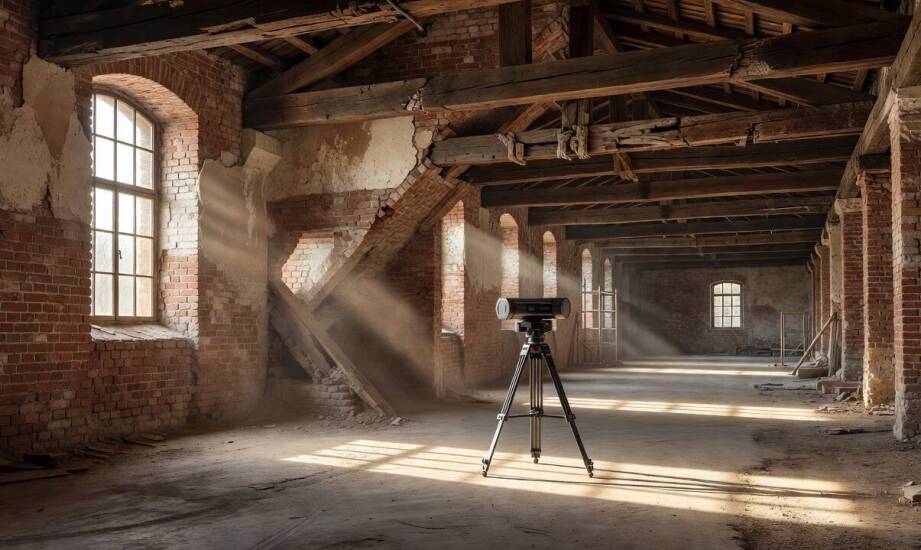

Gęsta siatka współrzędnych rejestruje nie tylko ogólny zarys budynku, ale przede wszystkim jego faktyczny stan konstrukcyjny. Przy zabytkach i obiektach poddawanych przebudowie kluczowe znaczenie zyskują deformacje, lokalne nierówności ścian oraz ślady późniejszych ingerencji budowlanych. Budowle historyczne niemal nigdy nie zachowują idealnej geometrii w wyniku wieloletniego osiadania gruntu czy licznych remontów. Wykorzystywany podczas inwentaryzacji 3d laser precyzyjnie wyłapuje wszelkie odchylenia od pionu, ugięcia stropów i nieregularności detali architektonicznych. Te specyficzne informacje bezpośrednio decydują o docelowym zakresie prac konserwatorskich i chronią zespół przed przyjmowaniem wyidealizowanych założeń projektowych.

Zebrane w ten sposób dane pozwalają architektom ustalić docelowy poziom szczegółowości modelu BIM jeszcze przed uruchomieniem oprogramowania. Zamiast mechanicznie odwzorowywać każdy drobny detal, inżynier dopasowuje standard opracowania do obiektywnych potrzeb inwestycji. Przykładem takiego podejścia jest zastosowanie standardu LOD 300 dla ogólnej koordynacji branżowej. Wymagania rosną przy poziomie LOD 350, który uwzględnia dokładne interfejsy i punkty styku między poszczególnymi elementami budowlanymi. Takie podejście optymalizuje czas pracy całego zespołu inżynierskiego i zapobiega nadmiernemu doprecyzowaniu komponentów niemających wpływu na późniejsze decyzje wykonawcze. Wymodelowanie każdej pojedynczej cegły czy rury rzadko przynosi wymierną korzyść, a znacząco obciąża pliki wynikowe.

Jak dane ze skanu wpływają na zakres modelu BIM?

Pozyskana chmura punktów stanowi wyjściowe źródło informacji dla wszelkich opracowań architektonicznych. Surowy plik z urządzenia pomiarowego trafia bezpośrednio do środowiska cyfrowego, gdzie inżynierowie analizują odległości, kąty i objętości bez natychmiastowego budowania pełnego modelu parametrycznego. Na tej podstawie zespół rozstrzyga kwestie dotyczące rzeczywistych wymiarów pomieszczeń, dokładnej lokalizacji otworów drzwiowych oraz ewentualnych konfliktów instalacyjnych. Wyeliminowanie błędów na wczesnym etapie chroni inwestora przed kosztownymi poprawkami. W codziennej praktyce biura BIMfaktoria chmury punktów stanowią wiarygodną, zdigitalizowaną podstawę inwentaryzacji architektonicznej dla architektów, głównych wykonawców oraz konserwatorów zabytków.

Analiza surowych danych w wirtualnym środowisku całkowicie zmienia organizację procesu inwestycyjnego. Projektant swobodnie obraca bryłę obiektu, wykonuje przekroje w dowolnym miejscu i weryfikuje rzędne wysokościowe. Geometria zostaje trwale zapisana niezależnie od panujących na miejscu warunków oświetleniowych czy trudnego dostępu do wyższych kondygnacji. Brak konieczności wielokrotnego rozkładania rusztowań obniża koszty logistyczne i podnosi bezpieczeństwo pracowników. Zdigitalizowany kształt budynku staje się uniwersalną bazą, na którą nakłada się nową koncepcję architektoniczną bez ryzyka pomyłek pomiarowych.

Skanowanie laserowe w zupełności wystarcza do podjęcia ostatecznych decyzji o kształcie modelu, gdy zadaniem inżynierów jest koordynacja przestrzenna na poziomie wymagań od LOD 300 do 350. Baza punktowa zapewnia zespołowi odpowiednią dokładność geometryczną do przeprowadzenia zaawansowanych analiz kolizji i zaplanowania adaptacji przestrzeni.

Dodatkowy powrót na plac budowy zapada dopiero w sytuacji, gdy dokumentacja wymaga uzupełnienia o parametry fizyczne ukryte przed obiektywem skanera. Konieczność wykonania tradycyjnych odkrywek pojawia się przy identyfikacji warstw materiałowych, sprawdzaniu zachowania izolacji czy ocenie faktycznej nośności elementów konstrukcyjnych. Analiza chmury punktów skutecznie definiuje zewnętrzne ramy i odkształcenia geometrii obiektu, natomiast dodatkowe badania fizyczne pozwalają bezbłędnie zweryfikować jego wewnętrzny stan techniczny.
